NUTSERTS
Visión general
| El tamaño del orificio de instalación para el inserto de la serie AT está determinado por el espesor y la densidad del material principal. Cuanto más grueso sea el material, mayor será el orificio necesario para permitir una instalación completa de 360 °. La aplicación debe probarse antes de especificar el tamaño del orificio.

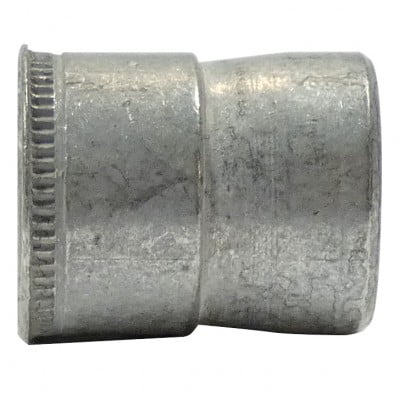

El inserto de la serie AT es único en el sentido de que se puede instalar en la mayoría de los materiales con un grosor superior a .030 / 76 mm. A medida que se instala la serie AT, la parte roscada se estampa completamente 360 ° en la parte del manguito y el orificio. Esto permite que la serie AT se utilice con tornillos de acoplamiento de grado 8 / métrico 12,9. El inserto de la serie AT se instala con herramientas neumáticas de mano livianas que se pueden ubicar en cualquier posición en la secuencia de ensamblaje de su producto. El inserto de la serie AT se puede instalar antes o después del acabado. SWAGING 360 ° |
Cuadro de referencia
|
Tamaño de la rosca |
.030-.090 Mat. Espesor | .091-.124 Mat. Espesor | .125-.186 Mat. Espesor | .187-Sobre estera. Espesor | ||||
| Taladro | Decimal | Taladro | Decimal | Taladro | Decimal | Taladro | Decimal | |
| 4-40 UNC | 3/16 | .1875 | # 10 | .1935 | # 10 | .1935 | # 9 | .1960 |
| 6-32 UNC | 7/32 | .2188 | # 2 | .2210 | # 1 | .2280 | # 1 | .2280 |
| 8-32 UNC | 1/4 | .2500 | “F” | .2570 | 17/64 | .2656 | 17/64 | .2656 |
| 10-24 UNC | 9/32 | .2812 | “L” | .2900 | “L” | .2900 | 19/64 | .2969 |
| 10-32 UNF | 9/32 | .2812 | “L” | .2900 | “L” | .2900 | 19/64 | .2969 |
| 1 / 4-20 UNC | 3/8 | .3750 | 3/8 | .3750 | “W” | .3860 | 25/64 | .3906 |
| 1 / 4-28 UNC | 3/8 | .3750 | 3/8 | .3750 | “W” | .3860 | 25/64 | .3906 |
| 5 / 16-18 UNC | 1/2 | .5000 | 1/2 | .5000 | 33/64 | .5156 | 33/64 | .5156 |
| 5 / 16-24 UNC | 1/2 | .5000 | 1/2 | .5000 | 33/64 | .5156 | 33/64 | .5156 |
| 3 / 8-16 UNC | 16/9 | .5625 | 16/9 | .5625 | 37/64 | .5781 | 37/64 | .5781 |
| 1 / 2-13 UNC | 3/4 | .7500 | 49/64 | .7656 | 25/32 | .7810 | 51/64 | .7970 |
| Tamaño de la rosca | Llamada de hilo | HD ± 0,005 | L ± .015 | D Máx. | IL Máx. | LB ± .015 | ILB Máx. | IATD ** Máx. | Profundidad del agujero Min. | No. de parte |
| 4-40 UNC | 440 | .211 | .370 | .1875 | .205 | .660 | .495 | .395 | .400 | ATS2-440 |
| 6-32 UNC | 632 | .240 | .370 | .2185 | .205 | .675 | .505 | .410 | .400 | ATS2-632 |
| 8-32 UNC | 832 | .269 | .370 | .2495 | .205 | .675 | .505 | .410 | .400 | ATS2-832 |
| 10-24 UNC | 1024 | .306 | .370 | .2805 | .205 | .685 | .520 | .385 | .400 | ATS2-1024 |
| 10-32 UNF | 1032 | .306 | .370 | .2805 | .205 | .685 | .520 | .385 | .400 | ATS2-1032 |
| 1 / 4-20 UNC | 420 | .400 | .515 | .3745 | .275 | 1.005 | .760 | .615 | .540 | ATS2-420 |
| 1 / 4-28 UNC | 420 | .400 | .515 | .3745 | .275 | 1.005 | .760 | .615 | .540 | ATS2-428 |
| 5 / 16-18 UNC | 518 | .528 | .615 | .4995 | .325 | 1.065 | .770 | .630 | .640 | ATS2-518 |
| 5 / 16-24 UNC | 518 | .528 | .615 | .4995 | .325 | 1.065 | .770 | .630 | .640 | ATS2-524 |
| 3 / 8-16 UNC | 616 | .588 | .745 | .5615 | .390 | 1.450 | 1.095 | .890 | .770 | ATS2-616 |
| 1 / 2-13 UNC | 813 | .800 | .935 | .7485 | .485 | N / A | N / A | N / A | .960 | ATS2-813 |
